Обзор

Основная информация.

Модель №	MRB4963
Тип	Цвет
Время отклика	10 мс
Угол обзора	ИПС
Технология отображения	TFT
Индивидуальный	Индивидуальный
Размер экрана	4,3 дюйма
Разрешение	800*480
Тип дисплея	ИПС
Размер печатной платы модуля	74,0*120,0 мм
Активная область	53,86*95,04 мм
Яркость	350 кд/м²
Драйвер ИС	SSD1963
Интерфейс	16-битный параллельный интерфейс
Спецификация	RoHS
Торговая марка	ронбо
Источник	Шэньчжэнь, Китай
Код ТН ВЭД	901383010
Производственная мощность	500000

Упаковка и доставка

Размер упаковки: 15,00 см * 10,00 см * 1,00 см Вес брутто упаковки: 0,100 кг

Описание продукта

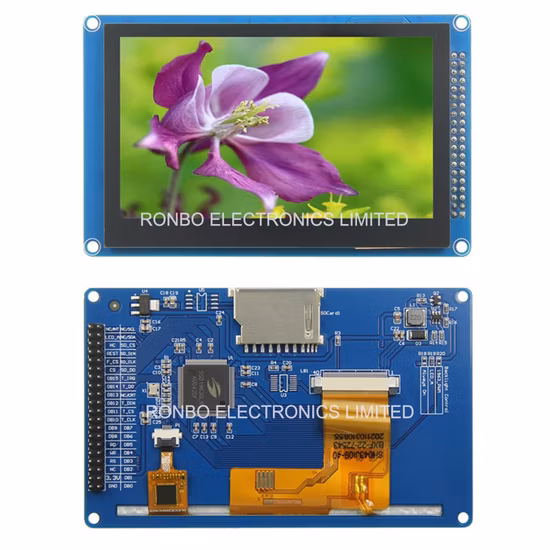

4,3-дюймовый 800x480 микроконтроллер 16 бит SSD1963 емкостный сенсорный IPS ЖК-модуль

Спецификация продукта:

• 4,3-дюймовый цветной экран высокой четкости с поддержкой 16-битного RGB-дисплея с 65 тыс. цветов и богатой цветопередачей
• Поддерживает разрешение экрана IPS 800x480, и эффект отображения очень четкий
• Использование 16-битной параллельной шины передачи данных с высокой скоростью передачи
• Совместимо с емкостным сенсорным экраном
• Поддержка SPI-флеш-памяти
• Со слотом для SD-карт, поддерживает расширение SD-карт
• Поддержка трех режимов управления подсветкой (всегда включена, управление GPIO, управление ШИМ)
• Предоставляет богатый пример программы для платформ STM32 и C51.
• Военные стандарты процесса, долгосрочная стабильная работа
• Оказывать техническую поддержку базовым драйверам

Параметры продукта:

Примечание:
A. Контакты, начинающиеся с буквы T, являются соответствующими контактами резистивного сенсорного экрана;
B. Контакты, начинающиеся с SD, относятся к SD-карте;
C. Контакты, начинающиеся с буквы F, относятся к SPI flash-памяти;
D.NC/ начинается с соответствующих контактов емкостного сенсорного экрана;
E. Остальные контакты относятся к ЖК-дисплею;
F.SPI flash не сварной. Если вам нужно его использовать, пожалуйста, сварите его самостоятельно;

Размер продукта:

Связанные продукты:
Если вам нужен дисплей с параллельным портом другого размера с печатной платой, нажмите на номер модели ниже, чтобы просмотреть подробную информацию.

Ниже представлен список наших стандартных предложений. Пожалуйста, ознакомьтесь с характеристиками, чтобы выбрать подходящий вариант. Кроме того, у нас есть множество других индивидуальных решений и специальных размеров. Свяжитесь с нами для получения дополнительной информации.

Упаковка, отправка и доставка

Подробности упаковки:

Вся продукция упакована надлежащим образом для обеспечения ее сохранности.

Для небольших размеров продукции мы используем лоток + картон,

Для больших размеров мы используем пенопластовый слот + картон.

мы также разрабатываем упаковку в соответствии с требованиями клиентов

Подробности доставки:
Для небольших заказов: мы осуществляем доставку службой UPS Air-Express или DHL/FEDEX/TNT/EMS Express, это безопасно и быстро.

Для заказов большого количества: мы осуществляем доставку через грузового агента покупателя в Китае,

Мы также можем осуществить доставку воздушным или морским транспортом с помощью нашего грузового агента.

Подробности доставки:

Готовый образец: в течение 1 недели

Индивидуальный образец: 1–2 недели

Массовое производство: 3-4 недели

Наше преимущество:
☆Ответственность:
Мы берём на себя всю ответственность за любые допущенные нами ошибки. Мы переделаем все неподходящие детали и отправим вам в ближайшее время.

☆Быстрый ответ:

Быстро реализуем ваши индивидуальные идеи и получаем готовый образец в кратчайшие сроки.
☆Бесплатный дизайн:
Мы предлагаем бесплатные услуги дизайна в зависимости от ваших идей, логотипов, цветов и т. д.

Хорошее знание рынка дисплеев для разработки решений, которые добавляют ценность и обеспечивают уникальное предложение для клиента.
☆Эффективная коммуникация:
Все наши продавцы-консультанты прекрасно владеют английским языком, они работают очень усердно и эффективно.
☆Высокое качество:
Все материалы, которые мы закупаем для выполнения любых заказов, являются высококачественными и соответствуют директиве RoHS, а контроль качества осуществляется с помощью системы менеджмента ISO 9001:2008, ISO 14001:2004.

Инструменты и оборудование для предварительного осмотра, обеспечивающие 100% проверку каждой детали перед отправкой
☆Быстрая доставка (срок изготовления):
Готовый образец: в течение 1 недели

Индивидуальный образец: 1–2 недели

Массовое производство: 3-4 недели

Линия продуктов:

☆Класс чистой комнаты[email protected], Давление 0,8 кгс

☆Антистатический пол, сопротивление: 1x10 Ом до 1x10 Ом

☆Линии по производству COG: 4 .

☆Линии по производству подсветки: 2 .

☆Существующая производительность машины составит 1 тыс. тонн в месяц.

Политика в области качества:

Все материалы, которые мы закупаем для выполнения любых заказов, являются высококачественными и соответствуют директиве RoHS, а контроль качества осуществляется с помощью системы менеджмента ISO 9001:2008.

Инструменты и оборудование для предварительного осмотра, обеспечивающие 100% проверку каждой детали перед отправкой

Сертификация:

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

В: Как я могу получить образцы?

A: Мы не предоставляем бесплатный товар, но можем предоставить скидку при повторном заказе в соответствии с другим количеством, и вы получите скидку не менее 3%.

В: Каков минимальный объем заказа?

A: Это зависит от особенностей продукта. Пожалуйста, свяжитесь с отделом продаж, чтобы уточнить минимальный объём заказа.

В: Как вы контролируете качество?

A: Все материалы, которые мы закупаем для выполнения любых заказов, являются высококачественными и соответствуют директиве RoHS, а контроль качества осуществляется с помощью системы менеджмента ISO 9001:2008, ISO 14001:2004.

Инструмент и оборудование для предварительного осмотра, гарантирующие 100% проверку каждой детали перед отправкой. 0*480 CapacitouScreenCDsplay

В: Предоставляется ли гарантия на ваш продукт?

A: Да, мы предоставляем 12-месячную гарантию на нашу продукцию.

В: Какой у вас способ оплаты?

A: Оплата: T/T, Paypal, Western Union и т. д.

Для образцов: предоплата.

Для массового производства: 30% предоплата и 70% перед отправкой.

В: Предлагаете ли вы индивидуальные решения?

A: Да, мы можем предложить индивидуальное решение, если стандартная продукция не соответствует требованиям покупателя.

Описание продукта

Имя	Параметр
Цвет дисплея	16-битный RGB 65 тыс. цветов
Артикул	MRB4303
Размер экрана	4,3 (дюйма)
Тип экрана	TFT
Драйвер ИС	SSD1963
Разрешение	IPS: 800x480(пикселей)
Интерфейс модуля	16-битный параллельный интерфейс
Активная область	95.04.00x53.858(мм)
Тип сенсорного экрана	Емкостный сенсорный экран
Сенсорная ИС	GT911 (емкостный сенсорный),
Размер печатной платы модуля	120,00x74,00(мм)
Рабочая температура	-10ºC~60ºC
Температура хранения	-20ºС~70ºС
Рабочее напряжение	3,3 В
Напряжение ввода-вывода	3,3 В
Потребляемая мощность	Будет определено
Примерный вес (содержимое упаковки)	Будет определено

Подробные фотографии

Определение интерфейса

Число	Имя пин-кода	Имя пин-кода
1	Земля	контакт заземления питания
2	3,3 В	положительный контакт питания (подключен к 3,3 В)
3	NC	Неопределено, зарезервировано
4	РС	Вывод управления регистром ЖК-дисплея/выбором данных (высокий уровень: регистр, низкий уровень: данные)
5	ВР	Вывод управления записью на ЖК-дисплей
6	РД	Вывод управления чтением ЖК-дисплея
7~14	DB8 ~ DB15	Высокий 8-битный вывод шины данных ЖК-дисплея
15	CS	Вывод управления сбросом ЖК-дисплея (включение низкого уровня)
16	F_CS	Вывод управления выбором микросхемы SPI FLASH (включение низкого уровня)
17	ОТДЫХ	Вывод управления сбросом ЖК-дисплея (сброс низкого уровня)
18	NC	Неопределено, зарезервировано
19	LED_A	Разъем управления подсветкой ЖК-дисплея (его необходимо использовать в соответствии с выбором)
20	NC/INT	При подключении резистивного сенсорного экрана определение отсутствует. Используется как контакт прерывания при подключении емкостного сенсорного экрана.
21~28	DB0~DB7	Нижний 8-битный вывод шины данных ЖК-дисплея
29	Т_КЛК	Тактовый вывод шины SPI резистивного сенсорного экрана
30	Т_КС	Контакт выбора микросхемы резистивного сенсорного экрана (включение низкого уровня)
31	Т_ДИН	Контакт записи данных шины SPI сенсорного экрана сопротивления
32	NC/ЭЛТ	При подключении резистивного сенсорного экрана определение отсутствует. Используется как контакт сброса при подключении емкостного сенсорного экрана (сброс низкого уровня)
33	Т_ДО	Контакт чтения данных шины SPI сенсорного экрана сопротивления
34	T_IRQ	Контакт обнаружения прерывания резистивного сенсорного экрана (активен при низком уровне)
35	SD_DO	Контакт чтения данных шины SDIO SD-карты
36	SD_CLK	Тактовый вывод шины SDIO SD-карты
37	SD_DIN	Контакт записи данных шины SDIO SD-карты
38	SD_CS	Выбор PIN-кода SD-карты (включение низкого уровня)
39	NC/SDA	При подключении резистивного сенсорного экрана определение отсутствует, как и вывод данных шины IIC при подключении к емкостному сенсорному экрану
40	NC/SCL	При подключении резистивного сенсорного экрана определение отсутствует. Используется как тактовый вывод шины IIC при подключении к емкостному сенсорному экрану.

Чертеж продукта Сопутствующие продукты

Размер	Модель №	Разрешение	Размер печатной платы модуля (Ш*В, мм)	Активная область (Ш*Гмм)	Контроллер	Яркость (кд/м²)	Тип дисплея	Интерфейс	Т/П	Замечание
2,4 дюйма	MRB2408	320*240	44,25x76,00	48,96*36,72	ИЛИ9341	350	Теннесси	8/16-битный параллельный интерфейс	РТП
2,8 дюйма	MRB2801	320*240	51,00x82,55	43,2x57,6	ИЛИ9341	350	Теннесси	8/16-битный параллельный интерфейс	РТП
2,8 дюйма	MRB2802	240*400	43,64x85,74	36,72x61,20	Р61509В	350	Теннесси	8/16-битный параллельный интерфейс	-
2,8 дюйма	MRB2811	320*240	60,00x82,55	43,2x57,6	ILI9341 /GT911	350	Теннесси	8/16-битный параллельный интерфейс	CTP
2,8 дюйма	MRB2812	320*240	60,00x82,55	43,2x57,6	ST7789V /GT911	350	ИПС	8/16-битный параллельный интерфейс	CTP
3,2 дюйма	MRB3205	320*240	57,60x90,73	48,6x64,8	ИЛИ9341	350	Теннесси	8/16-битный параллельный интерфейс	РТП
3,2 дюйма	MRB3211	320*240	67,60x90,73	48,6x64,8	ILI9341 /GT911	350	Теннесси	8/16-битный параллельный интерфейс	CTP
3,2 дюйма	MRB3212	320*240	67,60x90,73	48,6x64,8	ST7789V /GT911	350	ИПС	8/16-битный параллельный интерфейс	CTP
3,5 дюйма	MRB3501	320*240	65.9X95.0	52.56X70.08	LT7381	300	Теннесси	16-битный параллельный интерфейс	CTP
3,5 дюйма	MRB3502	320*240	65.9X95.0	52.56X70.08	LT7381	300	Теннесси	16-битный параллельный интерфейс	РТП
3,5 дюйма	MRB3503	480*320	56,34x98,25	48,96x73,44	ИЛИ9486	350	Теннесси	8/16-битный параллельный интерфейс	РТП
3,5 дюйма	MRB3511	480*320	56,41x97,60	48,96x73,44	ILI9488 /GT911	350	Теннесси	8/16-битный параллельный интерфейс	CTP
3,5 дюйма	MRB3512	480*320	56,41x97,60	48,96x73,44	NT35310	350	Теннесси	16-битный параллельный интерфейс	РТП
3,5 дюйма	MRB3513	480*320	56,41x97,60	48,96x73,44	NT35310 /GT911	350	Теннесси	16-битный параллельный интерфейс	CTP
3,5 дюйма	MRB3514	480*320	56,41x97,60	48,96x73,44	ИЛИ9488	350	Теннесси	16-битный параллельный интерфейс	РТП
3,5 дюйма	MRB3515	480*320	56,41x97,60	48,96x73,44	ILI9488 /GT911	350	Теннесси	16-битный параллельный интерфейс	CTP
4,0 дюйма	MRB3951	480*320	61,98x108,80	55,68x83,52	ST7796S	350	Теннесси	8/16-битный параллельный интерфейс	РТП
4,0 дюйма	MRB3952	480*320	61,98x108,80	55,68x83,52	ИЛИ9486	350	Теннесси	8/16-битный параллельный интерфейс	РТП
4,0 дюйма	MRB3953	480*320	60,88*108,0	55,98*83,82	ST7796U /GT911	300	Теннесси	8/16-битный параллельный интерфейс	CTP
4,0 дюйма	MRB3954	480*320	60,88*108,0	55,98*83,82	ILI9488 /GT911	300	Теннесси	8/16-битный параллельный интерфейс	CTP
4,0 дюйма	MRB3973	800*480	59,18x111,51	51,84x86,40	NT35510	350	Теннесси	16-битный параллельный интерфейс	РТП
4,3 дюйма	MRB4301	800*480	62,25*117,5	56,16*93,6	NT35510 /GT911	350	ИПС	16-битный параллельный интерфейс	CTP
4,3 дюйма	MRB4302	480*272	74,0*120,0	53,86*95,04	SSD1963	350	Теннесси	16-битный параллельный интерфейс	РТП
4,3 дюйма	MRB4303	800*480	74,0*120,0	53,86*95,04	SSD1963	350	ИПС	16-битный параллельный интерфейс	РТП
4,3 дюйма	MRB4311	800*480	105,41x86,41	95,04x53,86	SSD1963 /FT5426	350	ИПС	8/16-битный параллельный интерфейс	CTP
4,3 дюйма	MRB4963	800*480	74,0*120,0	53,86*95,04	SSD1963 /GT911	350	ИПС	16-битный параллельный интерфейс	CTP
5,0 дюймов	MRB5001	800*480	84,0*133,5	64,8*108,0	SSD1963	350	Теннесси	16-битный параллельный интерфейс	РТП
5,0 дюймов	MRB5963	800*480	84,0*133,5	64,8*108,0	SSD1963 /GT911	350	ИПС	16-битный параллельный интерфейс	CTP
5,0 дюймов	MRB5111	800*480	121,11x95,24	108.00x64.80	SSD1963 /FT5426	350	ИПС	8/16-битный параллельный интерфейс	CTP
7,0 дюймов	MRB7001	800*480	108,0*181,0	85,92*154,08	SSD1963	350	Теннесси	16-битный параллельный интерфейс	РТП
7,0 дюймов	MRB7963	800*480	108,0*181,0	85,92*154,08	SSD1963 /GT911	350	Теннесси	16-битный параллельный интерфейс	CTP
7,0 дюймов	MRB7111	800*480	164,90x124,27	85,92*154,08	SSD1963 /FT5426	350	Теннесси	8/16-битный параллельный интерфейс	CTP
